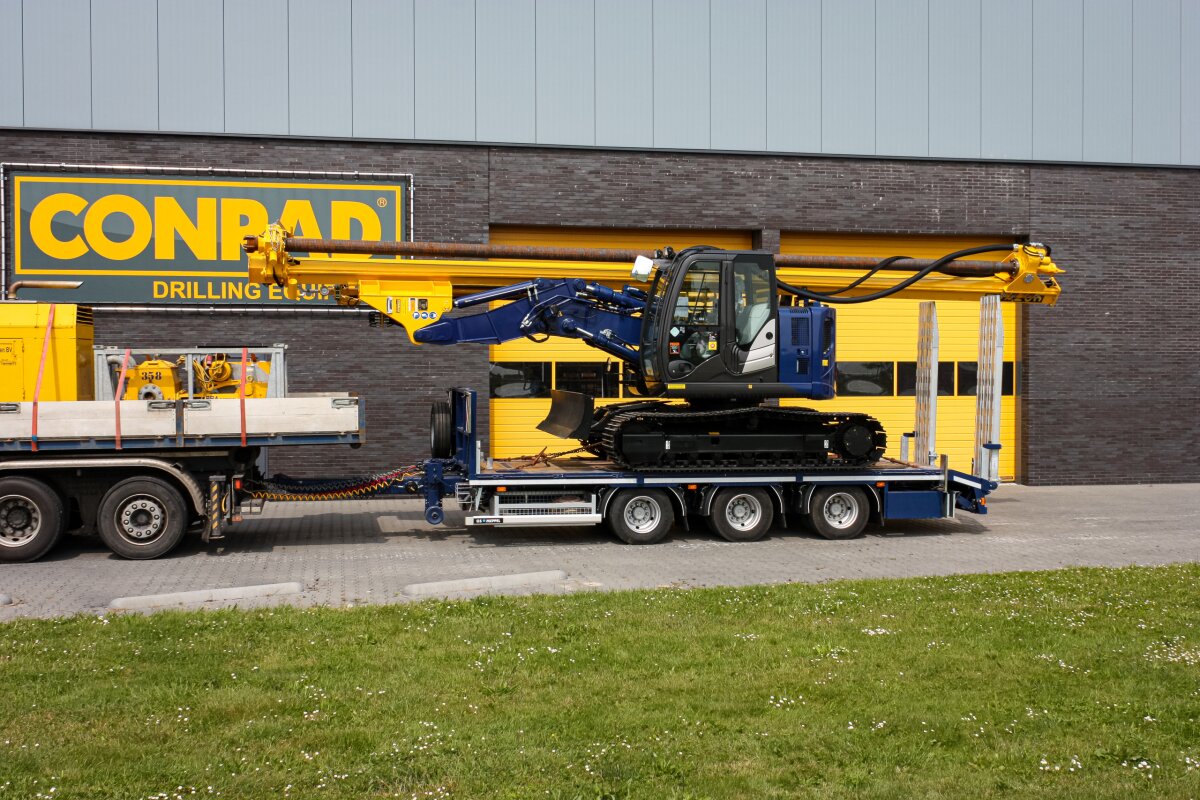

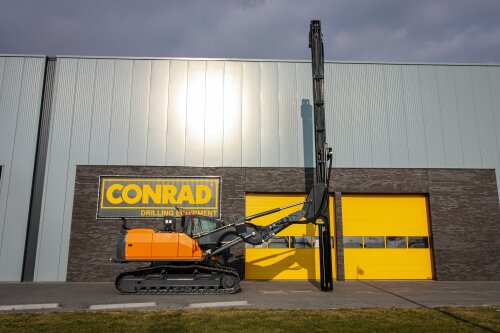

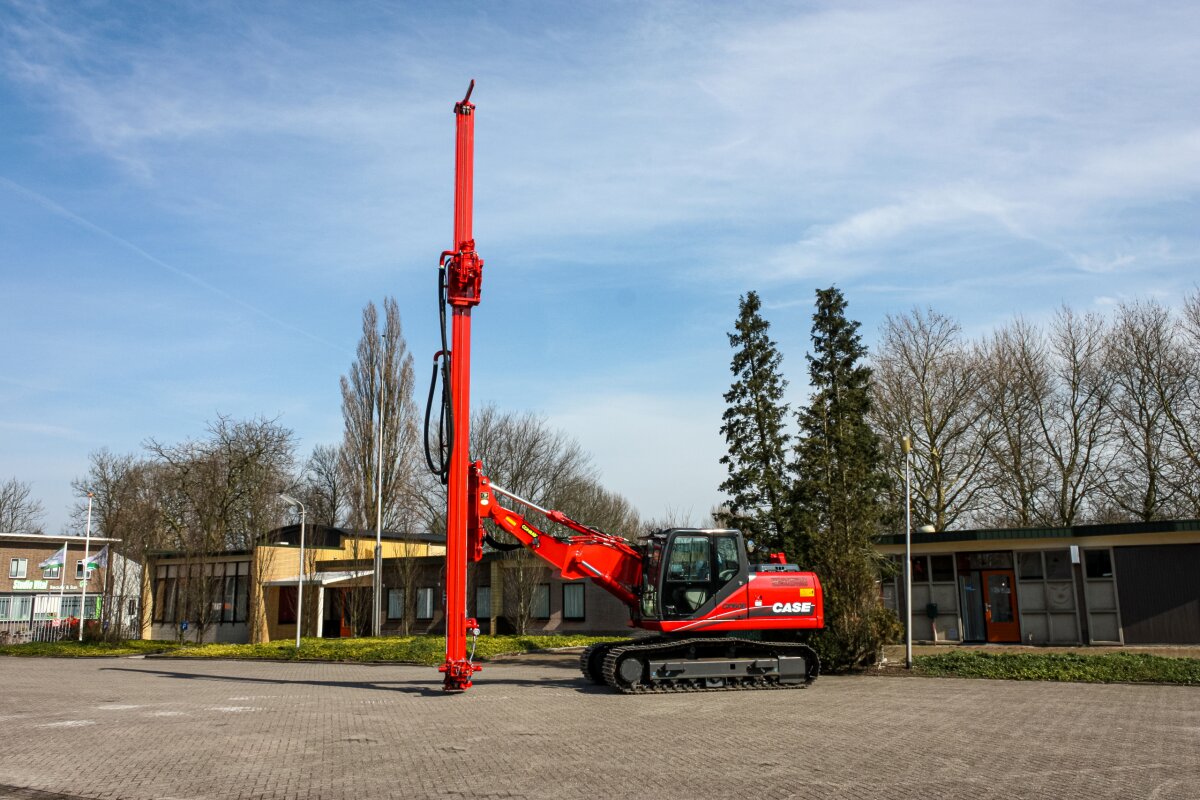

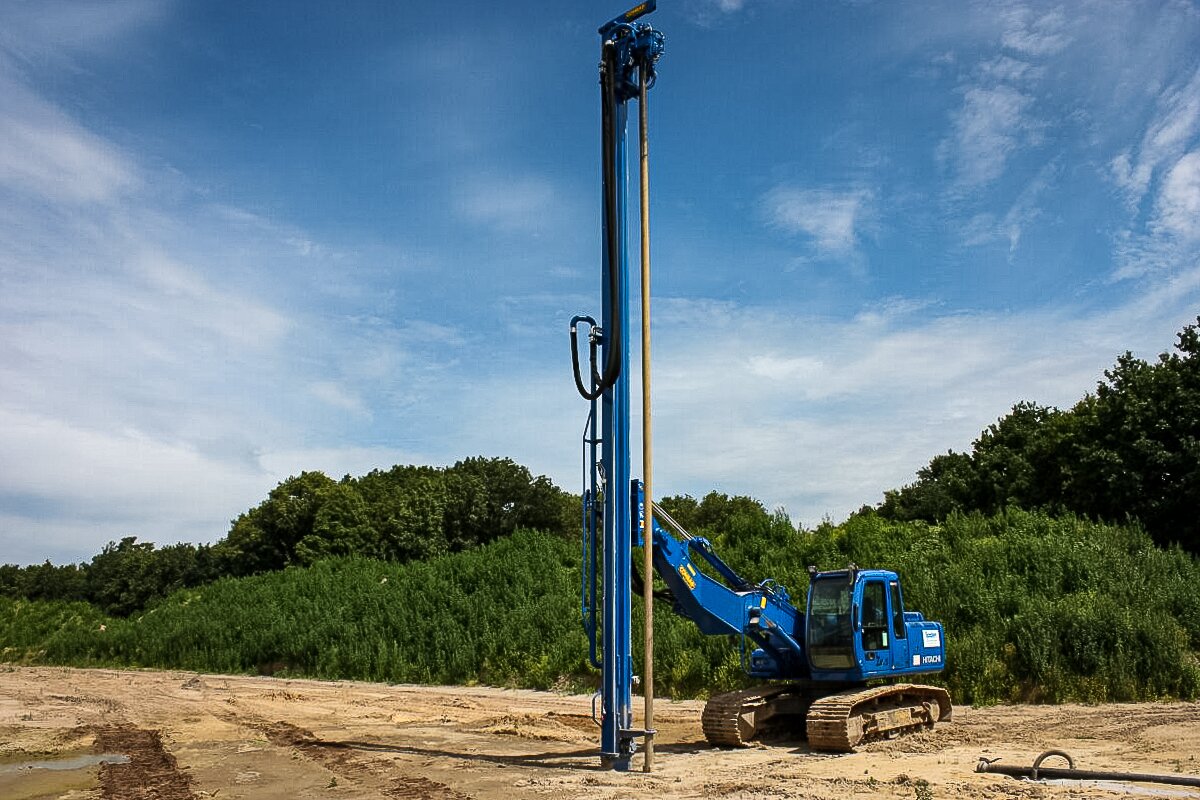

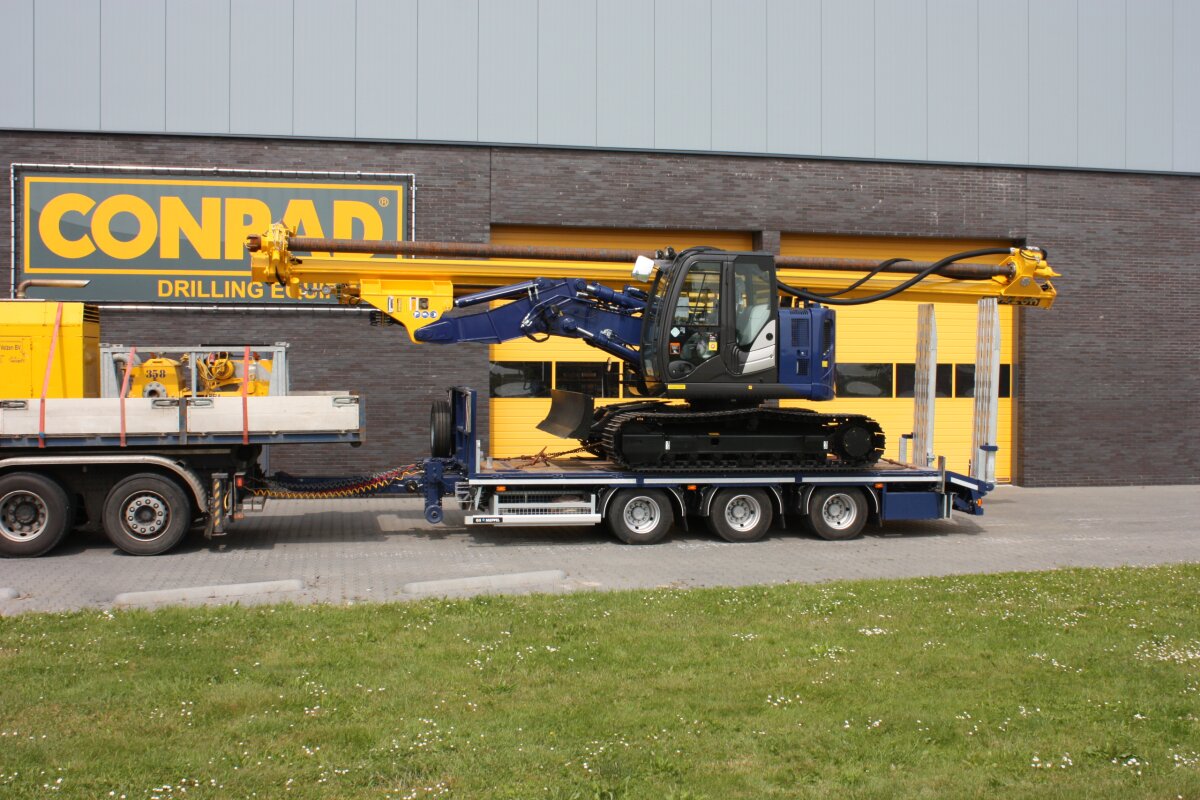

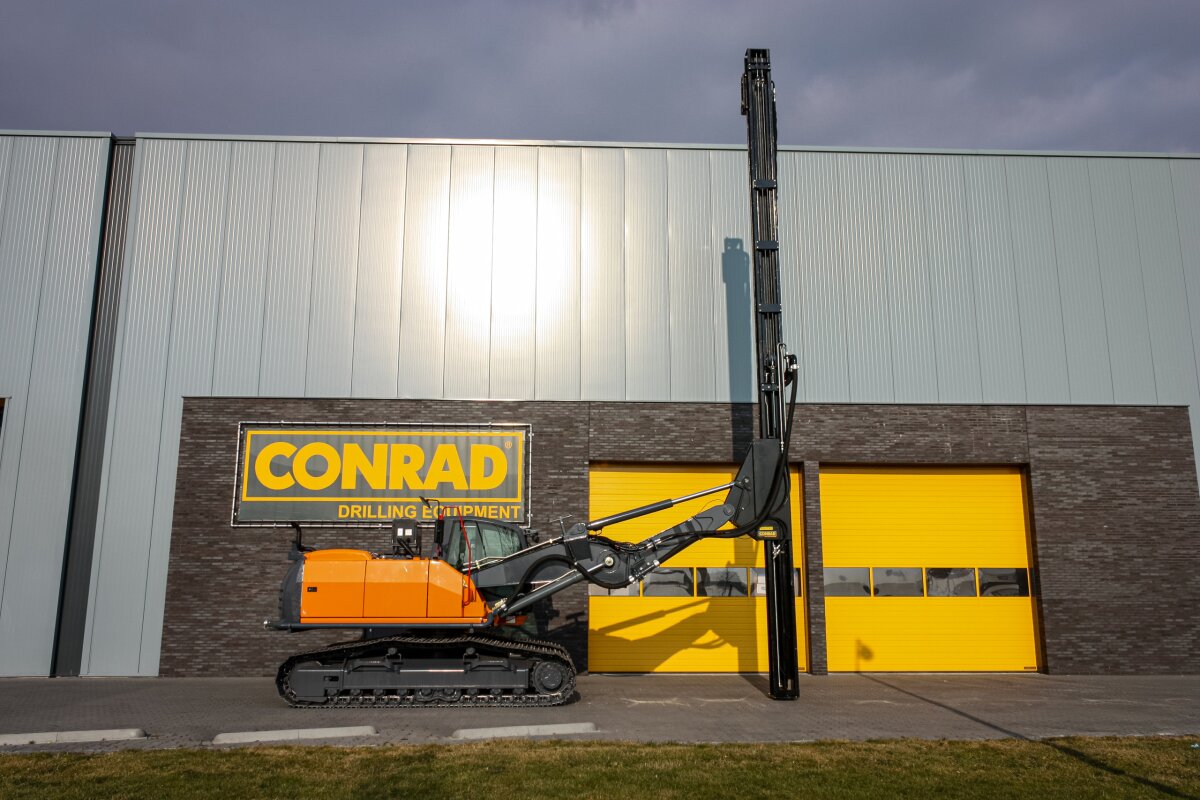

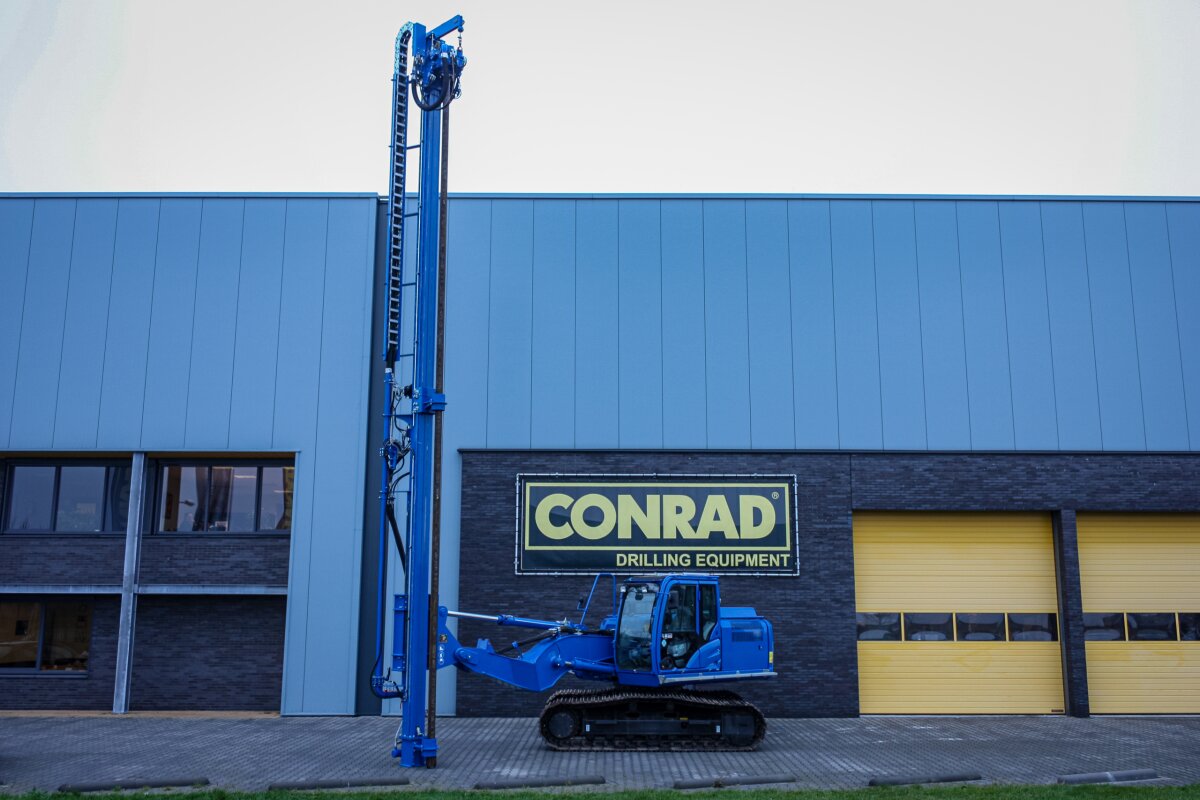

SBM 10
De SBM 10.0 C is de grootste in de Conrad SBM-serie. Dit type boormast heeft vanwege de diepte van de slag een robuuster graafmachine onderstel nodig dan zijn kleinere broers. Dit maakt de SBM 10 tot een zeer stabiele partner.
Overview
DE SPOELBOORMASTSERIE VAN CONRAD
De SBM-serie is in oorsprong ontwikkeld voor het machinaal en in één toer kunnen plaatsen van filters tussen de 3 en 9 meter bij bronbemalingsprojecten. Handwerk is met deze machinelijn voor altijd verleden tijd. In twintig jaar is deze machinelijn steeds weer doorontwikkeld tot de multifunctionele boormast die we nu in verschillende maten en tonnages aanbieden. De boormasten zijn robuust en duurzaam en overleven in vele gevallen hun onderstel. En dat biedt weer mogelijkheden voor de toekomst.
Het voordeel van deze unieke spoelboormastserie? Iedere boormast kan door Conrad op maat gemonteerd worden op een bestaande graafmachine. Conrad biedt spoelboormasten aan met een slag van 6, 9 en 10 meter. De noodzakelijke diepte en het type bemaling in de projecten zijn bepalend voor de keuze van de machine én voor het onderstel. De grotere masten vragen een stabielere basis van de graafmachine. De kleinere modellen komen het beste tot hun recht in de beperkte werkruimtes en zijn eenvoudiger en goedkoper te transporteren.
Bedieningsgemak
De SBM-serie van Conrad onderscheidt zich door de specifieke constructie waarbij boormeesters maximaal zicht hebben op de lans. De boorlans wordt door Conrad in een hoek van 45 graden aan de voorzijde gemonteerd en niet richting de cabine. Dit biedt niet alleen meer controle op het boorproces, maar ook een grotere flexibiliteit in het boren in lastige situaties. Denk aan een nis in een damwand of in de hoeken van de boorput.
- Maatwerk tot in de details
- Directe opbouw aan de graafmachine, waarbij de hoofdboom aangepast wordt om zowel de booropstelling als het transport te optimaliseren.
- Aansluiting van de boormast op de graafmachine via het snelwissel-systeem, waardoor de graafmachine multifunctioneel inzetbaar blijft.
- Een telescopische boorbuis met een slag van 6 meter biedt de mogelijkheid 12 meter diep te boren.
- Een hoogteverstelling tussen mast en hoofdscharnier die de reikwijdte vergoot van de SBM. Deze oplossing zorgt ervoor dat de machine over damwanden heen of op dieper en hoger gelegen vlakken kan boren.
- Een dwarsrotatieverstelling tussen mast en hoofdscharnier maakt het mogelijk recht naar beneden te kunnen boren bij scheefstand van de graafmachine.
- De inrichting van een zwenkrotatie waarmee nog beter in kleine ruimtes en lastige hoeken geboord kan worden. De inrichting met de lans aan de voorzijde van de boormast is standaard bij Conrad.
- Zowel boormast als kunnen radiografisch worden aangestuurd.
- Inrichting van bedieningshandles in de cabine, zodat het complete boorproces vanuit de cabine is aan te sturen.
Specificaties
| Tonnage graafmachine | 12 / 16 ton |
|---|---|
| Slag Boormast | 10 meter |
| Pull-up kracht | 1,000 / 4,000 daN |
| Pull-down kracht | 500 / 2.000 daN |
| Doorlaat boorkop | 75 / 100 / 125 / 150 mm |
| Koppel boorkop | 300 / 600 / 1000 daNm |
| Toerental boorkop | 60 / 120 omw/min |
| boorlans | 10 meter |
|---|---|
| Telescooplans | COd 101,6/70 x 10000 |
| Afvangklem | Openklapbaar |
| Lier | 500 kg 30 meter staalkabel |
| Mastverstelling | 2 x 5 graden |
| Masttranslatie | 1 / 1,5 meter slag |
| Afsluiter in waterwerk | 3 inch vlinderklep |
| Radiografische boorfuncties | Scanreco |
| Radiografische graafmachinefuncties | Scanreco |
